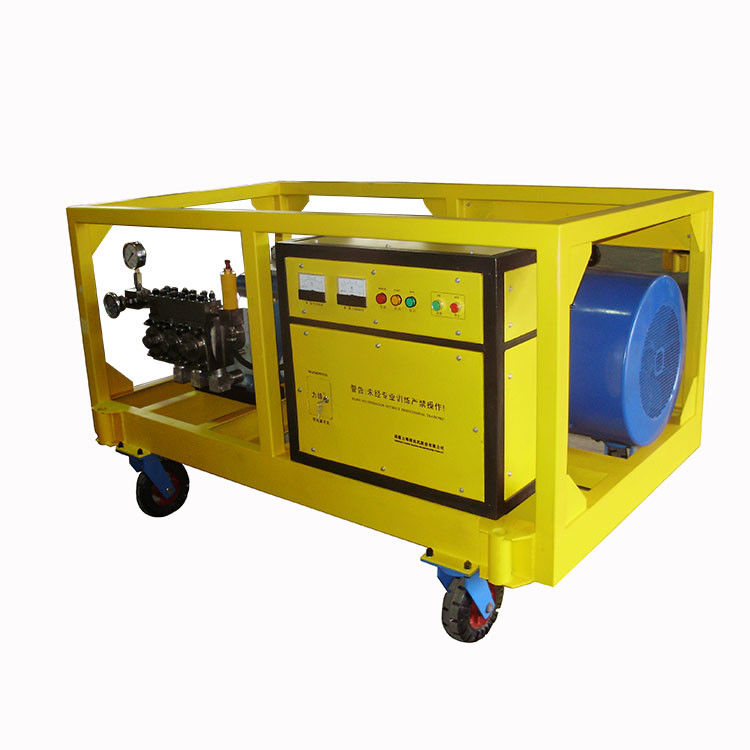

Quadro de levantamento de Jet System With DNV 2.7.1 da água da alta pressão da zona 2 de ATEX à prova de explosões

• A estrutura:

As peças principais são: bomba alternativa de alta pressão triplex, motor elétrico, tanque de água, mangueira de entrada de água e acessório de limpeza, painel de controle elétrico.

• Motor elétrico: usamos motores assíncronos de 3 fases e 4 polos e também opcionalmente usamos o modelo 60HZ de voltagem diferente, à prova de explosão ou motor elétrico de frequência de acordo com a solicitação do cliente.
• Painel de controle elétrico: a função principal é iniciar, parar e a proteção contra falha de fase e sobrecarga. A fábrica define para partida com redução de 80%, a fim de reduzir os danos da partida de corrente, uma vez que a reserva de desacoplamento do fio do transformador 65% da extremidade da fiação, os clientes podem ajustar de acordo com sua própria potência de circunstância

• Bomba alternativa de alta pressão triplex: É uma bomba de êmbolo triplex, e o princípio de funcionamento e manutenção, consulte o manual de operação da bomba de alta pressão.
• Tanque de água: o tanque de água é o dispositivo de armazenamento de água e filtro. Existem duas placas de filtragem e deve verificar algumas vezes. O local da água deve ser mais alto que a bomba de alta pressão, a fim de excluir o ar do encanamento de entrada.

4. Acessório de limpeza: existem muitos tipos de acessórios de limpeza; deve corresponder de acordo com a solicitação do cliente. Os habituais são: mangueiras de alta pressão, tubos de alta pressão, válvula de controle de pé, pistolas de pulverização, etc.

As mangueiras de alta pressão são as principais peças seguras da lavadora; deve usar os produtos de suporte. Antes de usar, deve ser verificado e, se houver algumas peças de desgaste, deve ser trocado. Fixe a junta, em caso de soltura.

Os tubos de alta pressão geralmente em um local fixo, que são feitos de aço inoxidável de alta pressão extra, e instalados em uma maneira de tubo fixo. Quando a instalação, deve corresponder com a válvula limite e a válvula globo, e a caixa de controle.

A válvula de controle de pé é usada em tubulações, contêineres, forno rotativo de fábrica de cimento, às vezes usada como operação de válvula de comutação de duas pistolas. Ao usar os acessórios especiais, como lança de pulverização, bico rotativo, deve usar a válvula de controle de pé para realizar o controle da mudança do jato de água. Quando soltar a válvula, o jato de água.

A pistola de pulverização é a peça de mudança de energia da bomba, para considerar a segurança, geralmente, são pistolas de pulverização de transbordamento, o que significa que há um tubo de transbordamento, quando fecha a pistola de pulverização, ela transborda e descarrega a bomba de alta pressão.

As unidades Hydro Laser padrão e personalizadas de alta pressão são construídas com bombas Tritan triplex ou quíntuplex. As bombas quíntuplex e triplex são bombas alternativas de deslocamento positivo que são configuradas com três ou cinco êmbolos. Bombas de água de alta pressão usadas em operações de jateamento de água de alta pressão e jateamento de água.

Essas bombas de água de alta pressão a laser podem ser acionadas por motor elétrico, diesel ou gasolina. Um pacote de sistema completo pode estar pronto para cuidar facilmente do seu próximo trabalho de limpeza difícil.

Equipamento opcional:
Pistola Hydro Dump - Construída inteiramente em aço inoxidável.
Pontas de jato - Aço inoxidável: Dois (2) padrões retos redondos ou dois (2) padrões planos em leque.
Medidor de descarga.
Válvula de alívio - Construção em aço inoxidável e ajustável.
Mangueira de descarga - seção de 50 pés

As unidades são montadas em caminhões, reboques ou patins.

Uma variedade de acessórios estão disponíveis para se adaptar aos requisitos de limpeza especializados. Mangueiras, pistolas de limpeza, cabeças de limpeza a jato: orifício único, multi-orifício, leque plano, autopropelido

Cumprir uma infinidade de aplicações de limpeza:
Jateamento de água, limpeza com água e produtos químicos, limpeza com água e areia, limpeza e descarga de esgoto com água

Material que pode ser removido de forma rápida, eficiente e barata com um Hydro Laser: Tinta, Graxa, Lodo, Escória, Areia de núcleo de fundição, Resíduo cerâmico, Asfalto, Resíduo de hidrocarboneto, Resíduo de ácido, Acúmulo mineral, Ferrugem, Crescimento marinho, Material polimerizado, Látex, Incrustações de aço, Óleo, Resíduo químico e muito mais...

A máquina é composta principalmente por bomba alternativa de alta pressão, usina e acessórios de limpeza.

1, bomba alternativa de alta pressão:

Este tipo de bomba, como uma bomba de êmbolo triplex horizontal, é acionada por motor elétrico, que pode ser dividido em duas partes: extremidade de potência e extremidade de fluido.

• Extremidade de potência (imagem 1)

Esta parte consiste em polia de correia, virabrequim e biela. Através da rotação da correia e da polia da correia, o motor elétrico diminui a velocidade e aciona o virabrequim para girar. Em seguida, o mecanismo de ligação da manivela transforma o movimento de rotação em movimento retilíneo alternativo.

(2) Extremidade do fluido (imagem 2)

Esta parte consiste em conjunto de êmbolo, cilindro de alta pressão e corpo da bomba, válvula de entrada e saída de água. No cilindro de alta pressão fixado no corpo da caixa, a biela aciona o êmbolo para fazer um movimento alternativo, o que faz com que o volume interno do cilindro seja alterado periodicamente. Quando no curso de sucção, a capacidade interna do corpo do cilindro aumenta, a válvula de saída de água fecha e forma vácuo parcial. Juntamente com o efeito da pressão atmosférica, o meio de atuação é forçado para dentro do cilindro de alta pressão a partir da válvula de entrada. Enquanto no curso de descarga, a válvula de entrada de água fecha. O pistão do êmbolo espreme o meio de atuação da válvula de saída de água para o corpo da bomba e para a válvula reguladora de pressão, depois através do tubo de alta pressão chega à pistola de pulverização, cuja resistência forma a água de alta pressão.

A válvula de alívio (imagem 3) equipada no lado direito da bomba é projetada para proteger o sistema contra sobrepressão.
